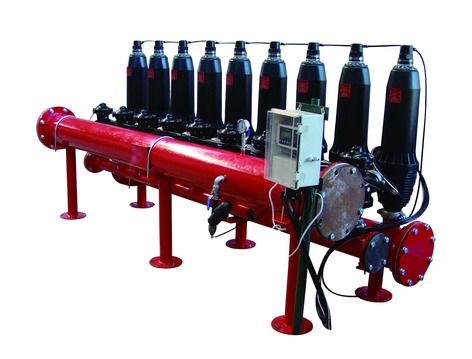

盘式过滤器

加入时间:2015-3-28 13:54:20  点击:


一、设备技术说明
1、过滤器部分
盘式过滤器采用先进的盘片过滤原理,利用相邻的盘片之间的沟槽纹交叉点实现对固体颗粒的拦截,它由5组三寸过
滤头通过D N200的不锈钢管路连接而成,运行时5组过滤头并联。在水压和弹簧的压力作作下,过滤滤芯的滤盘被压紧,水
从盘片的端面进入,水中的颗粒杂质被压紧的盘片截留,从而起到过滤的作用。反洗时,其中一组进水阀关闭,排污阀打
开,其它4组过滤单元的一部分出水反向进入这组过滤单元,在反洗水压下促使该滤芯盘片松开,同时反洗水沿切线方向
冲向过滤盘片,导致盘片高速旋转,使截留在盘片上的杂物在离心力和水流冲洗的共同作用下,脱离盘片,并随反洗水排
出,冲洗过程仅需十几秒钟。反洗相当彻底。当一个滤头反洗结束后,然后依次反洗其它几组。
在该设备中滤盘采用100μ过滤精度的盘片过滤。
2、控制部分
过滤器反洗的启动采用时间和压差同时控制,工作时间和反洗时间的设定都可现场调整。当压差或时间达到设定值时
控制器按一定顺序逐个启动反洗,清洗完毕后立即投入使用。控制器设有强制反洗功能,并且通过调节电磁阀上的手动控
制钮实现对每个过滤头的手动控制。
3、设备特点
1、节能、节水:设备采用管道式安装,运行阻力小,反洗水耗低,自耗水率约为0.5%、耗电仅需50W。
2、抗污性能好:采用先进的S Q Y盘片过滤器代替传统滤池,能够有效去除水中悬浮物含量。自动反洗时,盘片具有高
速旋转式冲洗,有效避免水中微生物,藻类等污物的污染。
3、标准模块化、节省占地:系统基于标准盘式过滤单元,按模块化设计,用户可按需取舍,灵活可变,互换性强。
系统紧凑,占地极小,可灵活利用边角空间进行安装。
4、高效、精确过滤:特性结构的盘式过滤技术性精确灵敏,确保只有粒径小于要求的颗粒才能进入系统 ,是最有效
的过滤系统。用户可根据用水要求选择不同过滤精度的过滤盘,系统流量可根据用户要求灵活调节。
5、全自动运行、连续出水:过滤器工作,反洗过程轮流交替进行,高速彻底的反洗只需数十秒即可完成。工作、反
洗状态之间自动切换,可确保连续出水。
6、运行简单,维修方便。

二、技术参数
1、过滤器名称:盘式过滤器 2、过滤精度:100μ
3、 设备出力:100t/h 4、工作压力:0.3-0.8MPa
5、反洗压力:大于0.28MPa 6、工作温度:4-50℃
7、运行压差:0.001-0.08MPa 8、PH值:4-13
9、反洗时间:5-20秒(可调) 10、过滤后精度:不大于400u
11、电源要求:220V50HZ 12、反洗耗水量:小于1%
13、滤盘材质:PE 14、滤头材质:聚酰胺塑料
15、密封件材质:EPDM 16、本体管道:不锈钢
17、两位三通阀:黄铜 18、进出水口:DN200、PN1.0法兰接口
19、排污接口:DN80、PN1.0法兰接口 20、空截荷重:239kg
21、冲水荷重:600kg 22、设备运行重:600kg
23、设备外形尺寸:1500×850×1360
