纤 维 除 雾 器

概述
  纤维除雾器由单个或多个安装在容器或槽体内的除雾元件(滤芯)组成,当含有雾粒的气体水平通过纤维床层时, 通过惯性碰撞、直接拦截、布朗运动原理将雾粒捕集在除雾器单个的纤维上, 并逐渐凝聚成大颗粒或液膜,在气流推动力的作用下, 穿过纤维床层, 并沿床层的内表面在重力的作用下排出床层,达到捕集雾液净化气体的作用。还有的纤维除雾器是在床层的下游增加一粗纤维床层, 以促进排液, 防止雾粒被气流二次夹带。

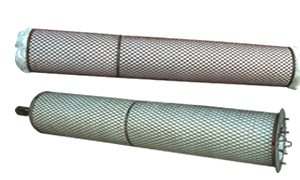

   纤维除雾器滤芯由两个同心筛网或者平行平板筛网之间填入压缩的经特殊加工的玻璃纤维棉组成。可捕酸雾水雾去除率高达99.95%。纤维除雾器可按照客户的参数特性设计和制造,外壳可由不锈钢、碳钢、PP塑料或者玻璃钢制成。压缩纤维床所用材料为特种玻璃纤维棉(含氟硅油玻璃棉、氟化玻璃纤维棉等)。含氟硅油玻璃纤维棉(简称含氟硅油棉)具有较好的防水、防油及耐腐蚀性能,比有机硅材料优越。
  高效纤维除雾器适用于生产过程中不同的介质(包括有机物介质),应用范围广,除酸雾水雾效果好,对于硫酸、盐酸、硝酸等耐腐蚀效果也相当好,尤其在烟囱尾气的酸雾水雾处理方面效果明显,使工业尾气排放达到国家标准,还天空一片洁净。
  高效纤维除雾器分为低速型和高速型:低速型纤维除雾器是以布朗扩散捕集作用为主的高效型纤维除雾器,其特征是气速低,在0.08~0.2m/s之间,用以捕集平均小于1μm的雾粒,捕集效率为94%~99.7%之间 ;大于3μm的雾粒,捕集效率为100%。这一形式的纤维除雾器,纤维床层厚而且紧密,纤维较细,阻力在490~1960Pa之间。阻力的大小与纤维除雾元件的纤维填充密度、选择的气速以及用户要求的除雾效率有关。如果用户要求较高的除雾效率、较低的阻力,则必须增加除雾元件的个数。高速型纤维除雾器是靠惯性碰撞和截留作用捕集雾粒的纤维除雾器,其特征是气速高,在2.0~2.5m/s之间,用以捕集1~3μm的雾粒,捕集效率为97%左右,阻力在1470~2450Pa之间。
纤维除雾器的应用范围
  用在硫酸生产中干燥塔后或两转两吸流程的一吸塔后及最终吸收塔后,可有效地保护风机、换热器,防止触媒中毒,保证均衡生产,防止大气污染,保护环境。磷酸生产中磷酸雾粒的捕集,硝酸生产中尾气硝酸雾的捕集。二硫甲脂生产中硫酸雾的捕集,氯磺酸生产中盐酸雾的捕集。氯碱生产中湿氯气的除水及除水后用硫酸干燥时挟带的硫酸雾和氢气中水分的清除。石油化工的蒸馏,合成氨工业的气液分离,盐酸生产中的酸雾等均可采用纤维除雾器来解决生产中的实际问题。工业尾气中含有大量的酸雾水雾,可根据排放流量,合理设计纤维除雾器规格尺寸及数量,有效地捕集尾气中的酸雾水雾,使排放达到国家标准。

一、技术参数

型号

规格

技术性能

D外

D内

长度

处理气量
(m3/h)

压降损失
(mm/H2O)

操作温度
(℃)

气体速度
(m/s)

除雾效率
(%)

CT-M

470

400

2000

1000-1200

50

<85

0.14-0.16

粒径>3μm98%以上

470

400

2500

1200-1500

470

400

3000

1500-1800

CT-A

460

400

2000

1000-1200

50

<85

0.14-0.16

粒径>3μm98%以上

460

400

2500

1200-1500

460

400

3000

1500-1800

CTP-M

470

400

2000

1000-1200

60

<70

0.14-0.16

粒径>3μm98%以上

470

400

2500

1200-1500

470

400

3000

1500-1800

CT-A-R

460

350

2000

1000-1200

60

<85

0.14-0.16

粒径>3μm100%

460

350

2500

1200-1500

460

350

3000

1500-1800



CT-M-R

470

360

2000

1000-1200

60

<85

0.14-0.16

粒径>3μm100%

470

360

2500

1200-1500

470

360

3000

1500-1800

CTP-M-R

470

360

2000

1000-1200

60

<70

0.14-0.16

粒径>3μm100%

470

360

2500

1200-1500

470

360

3000

1500-1800

CTB-R

480

350

2000

1000-1200

60

<85

0.14-0.16

粒径>3μm100%

480

350

2500

1200-1500

480

350

3000

1500-1800

CTB-R**
480
380
2500
1200-1500
60
<85
0.14-0.16
粒径>3μm100%
1-3μm90-95%
0.75-1μm75-90%
0.5-0.7μm50-75%
480
380
3000
1500-1800
480
380
3500
1800-2400
480
380
4000
2400-2800
CTB-R
610
500
4000
3200
50-80
<85
0.16-0.25
粒径>3μm100%
CT-R*
570
460
3500
3000
50-80
<85
0.14-0.25
粒径>3μm100%

CB-R*

610
500
3600
3000
80-300
<85
0.10-0.35
粒径>3μm100%
粒径<3μm95%
CTB-R
610
500
1000-2000
2000-4000
50-350
<85
0.10-2.5
粒径>3μm100%
R*为高效型除雾元件

二、捕沫器形式

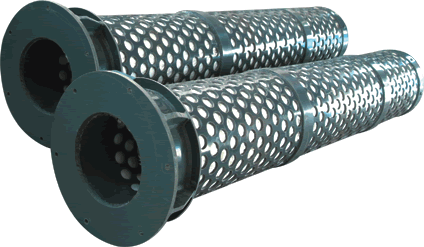

a.袋管式除雾器:将除雾棉包裹于多只管状花篮外形成过滤面。

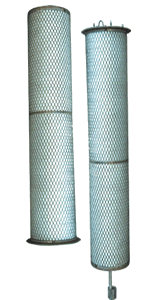

b.吊篮式捕沫器:将除雾面卷成管状,紧紧地置于吊篮内形成气体过滤面。
c.填充式捕沫器:将玻璃棉叠于花板之上形成过滤面。
三、应用过滤介质
a.纯度95%以上含硫酸雾沫的氯气。
b.纯度90%以上含盐酸雾沫的氯化氢气体。
四、除雾玻璃棉功效
由吸取甲基硅油玻璃纤维的缺陷改为含氟硅油浸渍玻璃棉除雾器的成效是:使用寿命显著延长(由原来的三个月延续至一年以上;更换玻璃棉时发现附着污垢明显减少;酸雾捕集量增加;部分管道、阀门受堵现象明显减少)。
现将盐酸工段氯化氢生产中采用除雾玻璃棉后良好效果列表如下:

工艺位置

采用前

采用后

1.盐酸合成工段气氯进口阀处

进口管内酸舞呈半流动粘态2-3个月后管道即被堵。

管内酸雾呈干粉状,均匀地覆盖在管壁上,受堵情况大为好转。

2.孔板流量计

使用1-2个月,孔被堵塞。

使用5-6个月情况尚好。

3.气氯U形压力计

经常受堵,清洗频繁。

不易堵塞。

4.冷却至10-15氯化氢气体经吊篮式捕沫器

氯化氢出品雾沫夹带严重。

年除稀酸雾过2-3吨之多。
